工控機CompactPCI傳導系統CPC-1817-MIL
- 本站編輯:xghl發布日期：2021-07-15 13:33 瀏覽次數：
-

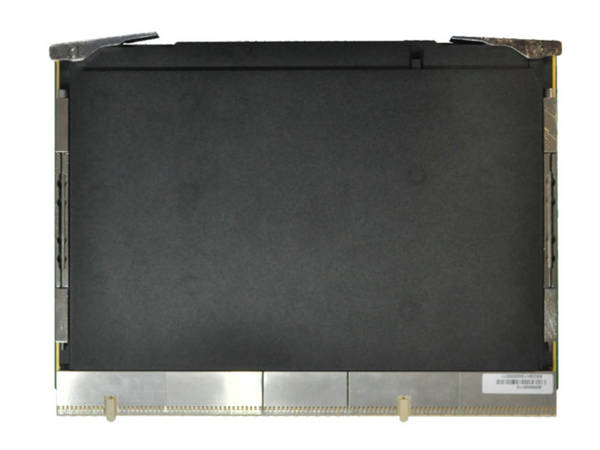

CompactPCI傳導系統 CPC-1817-MIL
概述：
CPC-1817-MIL是一款6U Compact PCI酷睿雙核傳導加固刀片計算機,采用Intel® i7高性能處理器，QM57 Express Chipset芯片，產品的處理器、內存、硬盤等主要元器件采用板載設計，可選-40℃～80℃寬溫工作環境，產品設計成熟，能長時間穩定可靠地工作，并且通過航天機載、兵器裝甲車載系統嚴格的震動測試、溫度沖擊測試，廣泛應用于軍用計算機領域。
產品特征：
? Intel®Core™ i7-620UE, 4M Cache
? 板載4G DDRⅢ ECC SDRAM 800/1066MHz內存
? 傳導加固設計 板載8GB SSD
? 寬溫（-40℃ ～85℃）工作范圍
規格：
|
CompactPCI總線 |
J1/J2支持32Bit、33/66MHz CPCI總線 | |
| 兼容PICMG 2.0核心規范、PICMG 2.1熱插拔規范，3.3V/5V VIO信號環境 | ||
| 通過PCI-E *16 to PCI橋擴展CPCI總線 | ||
| 中央處理器 |
CPC-1817-MIL：i7-620UE 1.06GHz,BGA,4 MB Smart Cache,18W TDPMobile Intel® QM57 Express Chipset |
|
| 內存 | 板載4G DDR3 ECC SDRAM 800/1066MHz內存 | |
| 圖像顯示 | 平臺支持DVI-I+DVI-D雙顯、VGA、LVDS | |
| 后板：DVI-D、DVI-I支持雙屏上下、左右擴展顯示模式，單屏支持1600 x1200（60Hz刷新頻率） | ||
| 后板LVDS（18bit）口與DVI-D共用PIN腳 | ||
| 存儲接口 | 前板：板載8GB SSD 前板：板載8GB SSD | |
| CPC-1817-MIL：支持CF卡，不支持SATA | ||
| 后IO板：2個SATA | ||
| 網絡接口 | 后IO板：2路獨立的10/100/1000M以太網口到后IO板 | |
| 2路冗余千兆以太網提供PICMG2.16功能到背板 | ||
| 前面板接口 | CF卡插槽 | |
| 后IO面板接口 | CPC-RP807： USB2.0 x2、DB9型RS232,422,485可切換、Y型PS/2、DVI-D、DVI-I、GbE x2、MIC-IN/LIN-IN/LINE-OUT | |
| 系統檢測 |
WINBOND W83627DHG內建看門狗定時器，支持1-255秒或1-255分，510級，超時中斷或復位系統硬件檢測系統電壓、電流、溫度 |
|
| 環境規格 | 工作溫度： -40℃～80℃ | |
| 貯存溫度：-40℃～85℃ | ||
| 機械規格 | 6U 板卡規格 | 4HP× 233mm×160mm (H×W×D) |
| 沖擊 |
30g，11ms (工作狀態)50g，11ms(非工作狀態) |
|
| 振動(5Hz-2000Hz) |
3Grms (工作狀態) 5Grms (非工作狀態) |
|
| 鹽霧試驗 | 2g/m3，試驗方法按GJB150.11-86規定，能正常工作 | |
| 霉菌試驗 | 按GJB150.10-86規定的方法測試，滿足一級要求 | |
| 濕熱試驗 | 相對濕度100%條件下金屬件無腐蝕；40℃±2℃，相對濕度93%±3條件下能正常存儲和工作 | |
| 油霧試驗 | 40mg/m3，能正常存儲和工作 | |
| 兼容規范 | PICMG 2.0 R3.0 Compact PCI Specification | |
| PICMG 2.1 R2.0 Compact PCI Hot Swap Specification | ||
| PICMG 2.16 R1.0 Packet Switching Backplane Specification | ||
| 操作系統 | Windows XP、Windows2000、Linux、VxWorks | |
訂貨信息：
| 料號 |
型號 |
描述 |
|
0030-018171 |
CPC-1817CLD5NA-MIL/三防 |
6U CompactPCI傳導加固主板//620UE 1.06G BGA CPU/ QM57 Express Chipset/ VGA/雙DVI(后出線)/板載4GB DDR3內存/板載8GB SSD/-40℃～80℃寬溫 |
|
0060-004731 |
CPC-RP807/三防 |
CPC-1817CL5NDA后IO板/DVI-I& DVI-D/可選LVDS（板載）/1個COM/ /2個USB/2個千兆網口/Line-out/line-in/MIC-IN/板載COM口插針/板載2個SATA |
